Индикаторные лампы и лампы аварийной сигнализации

Hyundai H1 / Руководство пользователя автомобиля Hyundai Starex H1 / Приборы и средства управления / Индикаторные лампы и лампы аварийной сигнализации

ЛАМПЫ И ЛАМПЫ АВАРИЙНОЙ СИГНАЛИЗАЦИИ

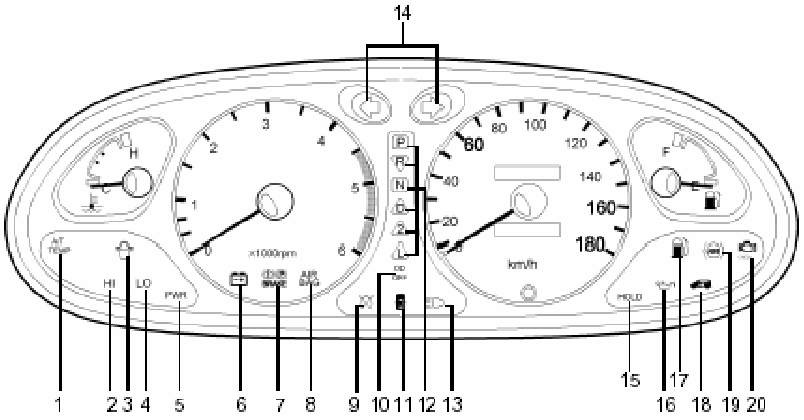

ИНДИКАТОРНЫЕ ЛАМПЫ И ЛАМПЫ АВАРИЙНОЙ СИГНАЛИЗАЦИИ

1. А/Т Температура масла, предупредительная лампочка (если установлена)

2. 4WD high, индикаторная лампочка

3. Топливный фильтр, предупредительная лампочка (только Diesel)

4. 4WD low, индикаторная лампочка

5. Режим POWER, индикаторная лампочка (только A/Т)

6. Зарядка, предупредительная лампочка

7. Тормоз, предупредительная лампочка, и стояночный тормоз, индикаторная лампочка

8. SRS (воздушная подушка), предупредительная лампочка (если устаовлена)

9. Предварительный подогрев дизеля, индикаторная лампочка

10. Ускоряющая передача/выкл., индикаторная лампочка (только А/Т)

11. Приоткрытая дверь, предупредительная лампочка

12. Автоматическая трансмиссия, положение, индикаторная лампочка (только А/Т)

13. Дальний свет, индикаторная лампочка

14. Сигнал поворота, индикаторная лампочка

15. Режим HOLD, индикаторная лампочка (только А/Т)

16. Давление масла, предупредительная лампочка

17. Низкий уровень топлива, предупредительная лампочка

18. Иммобилайзер, предупредительная индикаторная лампочка / ремень безопасности, напоминающий сигнал (если установлен)

19. ABS напоминающий индикатор (SRI) (если установлен)

20. Неисправность, индикаторная лампочка (ML) (если установлена)
