Процедуры проверки по диагностическим кодам неисправностей - Р0717

Hyundai Elantra / Руководство по ремонту и техническому обслуживанию автомобиля Hyundai Elantra / Трансмисия / Процедуры проверки по диагностическим кодам неисправностей - Р0717

ПРИНЦИП РАБОТЫ И НАЗНАЧЕНИЕ По сигналам генератора импульсов "A":

ПРИНЦИП РАБОТЫ И НАЗНАЧЕНИЕ По сигналам генератора импульсов "A":

• Определяется момент выключения (нерабочую область) блокировочной муфты гидротрансформатора

• Определяется частота вращения турбины для управления давлением в гидросистеме АКПП во время переключения передач

УКАЗАНИЯ К ПОИСКУ НЕИСПРАВНОСТЕЙ

Условия регистрации неисправности Вероятная причина Объект проверки
• Сигнал датчика скорости автомобиля показывает скоррость > 30 км/час

• Положение рычага селектора АКПП: D, 2 или L

• Частота вращения коленчатого вала двигателя > 3000 об/мин

• Включенная передача КПП: 2-я, 3-я или 4-я

 • Неисправность генератора импульсов "A" (PG-А)

• Неисправность электронного блока управления АКПП

• Неисправность барабана крайней муфты

 • Проводка и разъем
<ПРИЗНАКИ НЕИСПРАВНОСТИ>

• Ощущаются удары при включении 2-й и 4-й передач

• При появлении кода Р0717 коробка передач переходит на аварийный режим работы (переключение передачи заблокировано) и фиксируется на 3-й передаче (диапазон "D") или на 2-й передаче (диапазон "2" или "L")

• Вместе с указанным кодом возможно появление кодов неисправностей Р0731, Р0732, Р0733 и Р0734

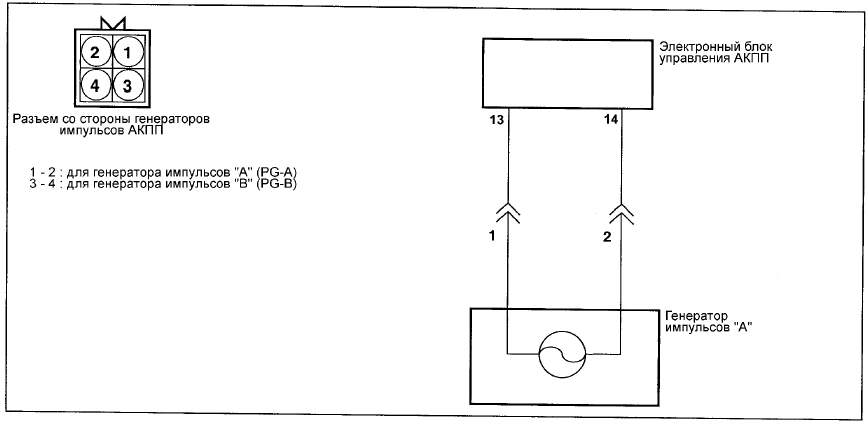

ЭЛЕКТРОСХЕМА

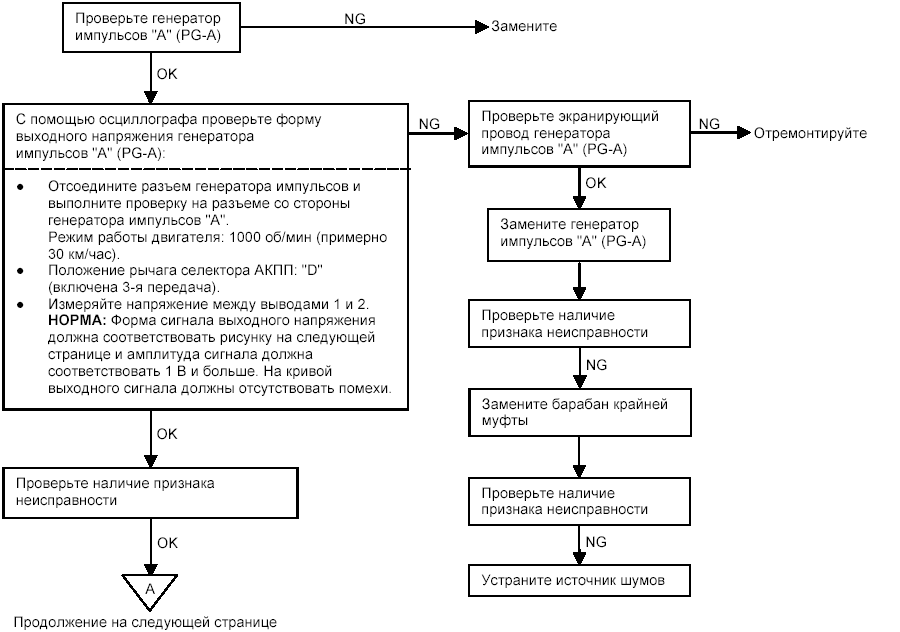

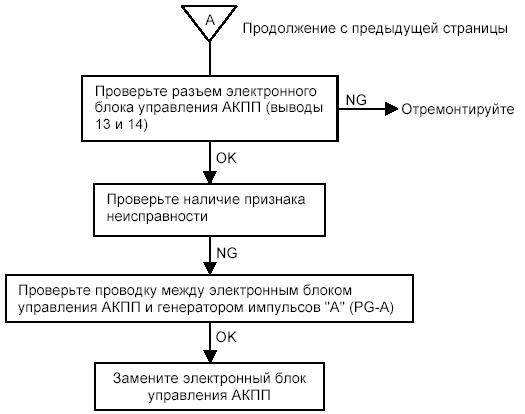

АЛГОРИТМ ПОИСКА НЕИСПРАВНОСТИ
