Вал привода переднего колеса (шрус с компенсатором длины (DOJ) и шрус "Бирфильда" (BJ)) - разборка, проверка

Hyundai Elantra / Руководство по ремонту и техническому обслуживанию автомобиля Hyundai Elantra / Вал привода колеса и мост / Вал привода переднего колеса (шрус с компенсатором длины (DOJ) и шрус "Бирфильда" (BJ)) - разборка, проверка

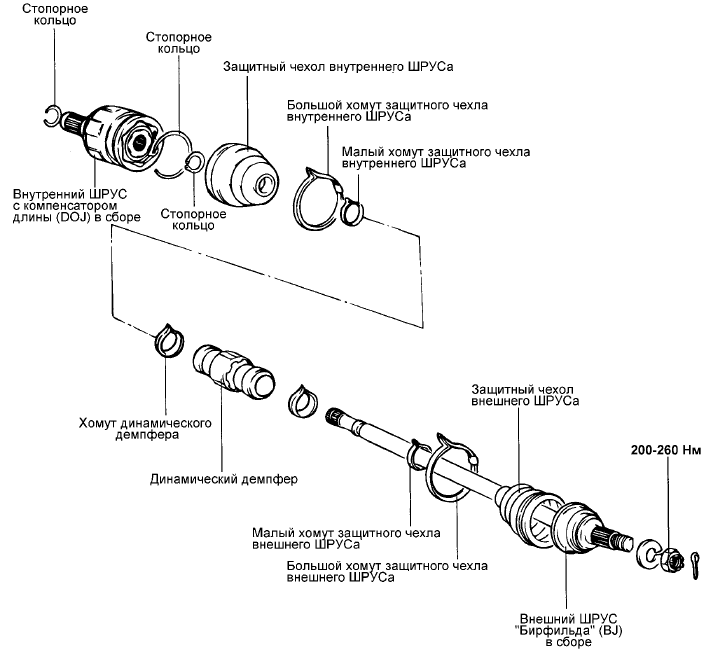

ВАЛ ПРИВОДА ПЕРЕДНЕГО КОЛЕСА (ШРУС С КОМПЕНСАТОРОМ ДЛИНЫ (DOJ) И ШРУС "БИРФИЛЬДА" (BJ)) - ДЕТАЛИ

РАЗБОРКА

ВНИМАНИЕ

1. Не разбирайте внешний ШРУС "Бирфильда" (BJ).

2. Для смазки ШРУСов вала привода колеса применяется специальная консистентная смазка.

Не смешивайте старую и новую смазку, а также разные типы консистентных смазок.

3. После снятия заменяйте хомуты защитных чехлов ШРУСа новыми.

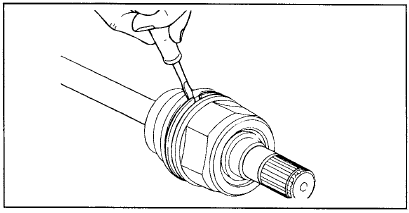

1. Снимите хомуты крепления защитного чехла внутреннего ШРУСа и снимите защитный

1. Снимите хомуты крепления защитного чехла внутреннего ШРУСа и снимите защитный чехол с наружной обоймы ШРУСа внутреннего ШРУСа.

ВНИМАНИЕ

Будьте осторожны, не повредите защитный чехол при снятии.

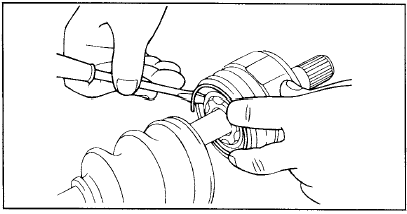

2. С помощью плоской отвертки извлеките большое стопорное кольцо из наружной

2. С помощью плоской отвертки извлеките большое стопорное кольцо из наружной обоймы ШРУСа.

3. Вытяните вал привода колеса из наружной обоймы ШРУСа.

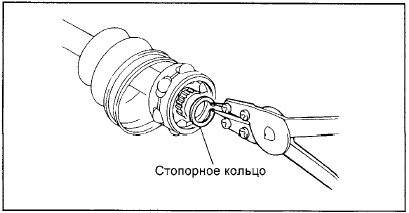

4. Снимите малое стопорное кольцо и извлеките внутреннюю обойму ШРУСа в сборе

4. Снимите малое стопорное кольцо и извлеките внутреннюю обойму ШРУСа в сборе с сепаратором и шариками.

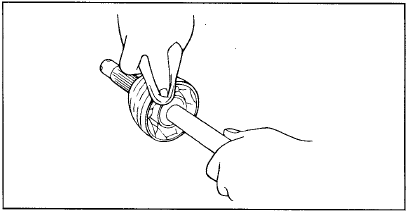

5. Очистите внутреннюю обойму ШРУСа в сборе с сепаратором и шариками не разбирая узел.

6. Снимите хомуты защитного чехла внешнего ШРУСа и снимите защитный чехол с корпуса

6. Снимите хомуты защитного чехла внешнего ШРУСа и снимите защитный чехол с корпуса внешнего ШРУСа.

ВНИМАНИЕ

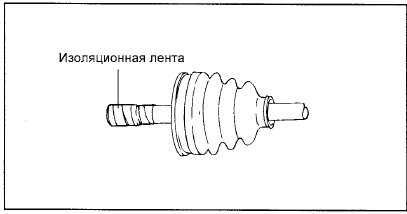

Если предполагается повторная установка защитного чехла ШРУСа, то оберните (пластиковой) изоляционной лентой шлицевую часть вала, чтобы не допустить повреждения чехла.

ПРОВЕРКА 1. Проверьте наружную обойму внутреннего ШРУСа, внутреннюю обойму, сепаратор и шарики на отсутствие повреждений или ржавчины.

2. Проверьте шлицевую часть вала привода колеса на отсутствие следов повышенного износа.

3. Убедитесь в отсутствии воды, посторонних частиц, грязи или ржавчины в защитном

3. Убедитесь в отсутствии воды, посторонних частиц, грязи или ржавчины в защитном чехле внешнего ШРУСа.

ВНИМАНИЕ

Если предполагается повторная установка внешнего ШРУСа в сборе, то не удаляйте из него смазку.

Проверьте отсутствие посторонних частиц в смазке ШРУСа. При необходимости полностью очистите внешний ШРУС в сборе от загрязнений и смазки, затем нанесите в ШРУС новую консистентную смазку.
